Indkørselstogvej - type DSB 1953

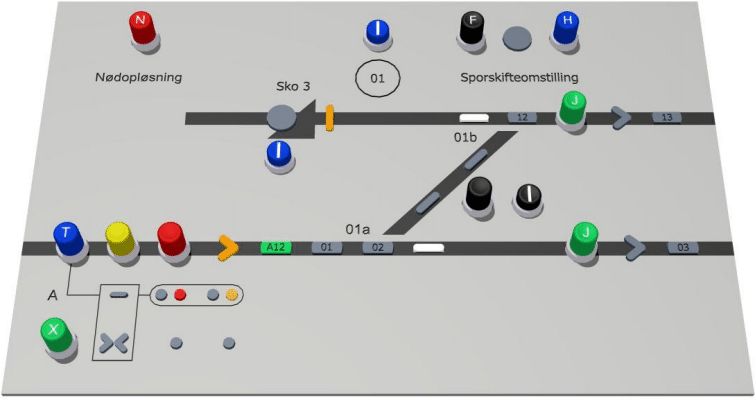

På sportavlen har hvert hovedsignal et antal betjeningsknapper og tableauer. Tableauerne bruges primært til at vise hvilket signallamper der er tændte på signalet i terrænet. Tableauerne tændes via lampekontrolrelæerne i lampestrømløbet for det pågældende signal, det giver sikkerhed for at ingen tableauer tænder uden den pågældende signallampe også er tændt.

Under signalsignaturen kan være angivelse af om reservetråden er i funktion for pågældende signal. Fig. 2.1.1 viser at sportavlen er udstyret med tableauer for reservetråd for den røde og den brandgule lampe.

Det pilformede fastlægningstableau over signalsignaturen angiver med brandgult lys, om der fra signalet er fastlagt en togvej.

Isolationstableauet 'A12' angiver status for den korte 12'er isolation efter signalet. Bemærk at dette tableau altid vil være grønt såfremt isolation er ubesat og ikke kun når pågældende isolation er fastlagt af en togvej.

Til signalet høre 4 betjeningsknapper:

Den gule signalknap bruges samme med den grønne togvejsknap ved togvejens endepunkt til at fastlægge en normal togvej.

Den blå knap med indgraveret 'T' bruges sammen med den grønne togvejsknap ved togvejens endepunkt til kunstig fastlægning af en togvej. Denne funktion bruges hvis der ikke kan stilles en normal togvej, hvis der f.eks. er isolationer der viser en falsk besættelse.

Den røde knap bruges til at sætte signalet på 'stop'. Togvejen opløses ikke ved denne handling.

Den grønne knap med indgraveret 'X' bruges til at indkoble 'Stop og ryk frem' (SORF) på signalet. For at indkoble SORF skal togvejen være fastlagt. SORF vises i ca. 2 min, hvorefter signal selv skifter til 'Stop'.

Ved togvejens endepunkt er den grønne togvejsknap placeret i sporstregen. Knappen bruges sammen med signalknappen eller knappen for kunstig fastlægning ved togvejens begyndelsespunktet til at fastlægge en togvej.

Ved togvejsknappen er der som ved begyndelsespunktet placeret et pilformet fastlægningstableau, der med fast brandgult lys angiver at der er fastlagt en togvej til endepunktet.

Isolationstableauet  kan antage 2 farver, rød angiver at pågældende isolation er besat, grøn angiver at pågældende isolation er fastlagt af en togvej.

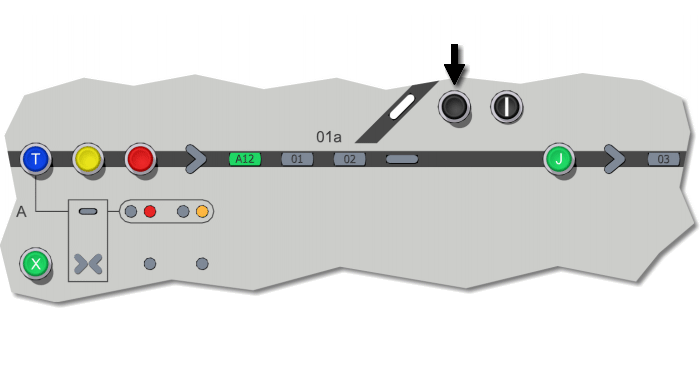

En togvej kan nødopløses hvis den automatisk togvejsopløsning svigter, eller hvis en fastlagt togvej alligevel ikke ønskes benyttet.

For at opløse en hovedtogvej sættes signalet ved togvejens begyndelses på stop, derefter indtrykkes nødopløsnings-knappen der gælder for den togvej der ønskes nødopløst, og nødopløsningen vil nu indtræffe efter en nærmere forudbestemt tid, der som regel er 2 minutter.

Der er på sportavlen angivet hvilke togvejen den pågældende knap opløser.

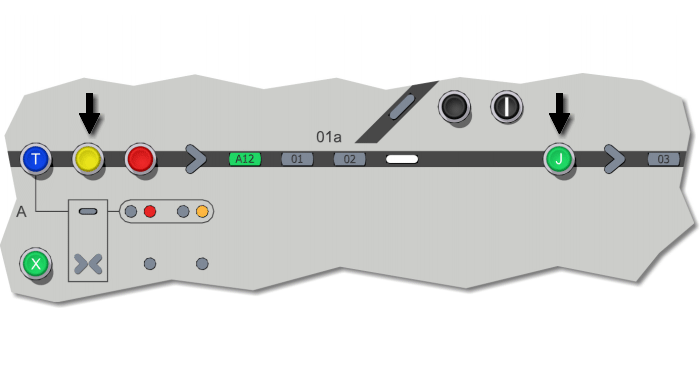

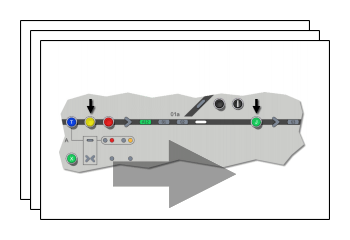

Fastlægning af en indkørselstogvej fra indkørselssignal A til spor 1 sker ved at benytte den gule signalknap ved signalet og den grønne togvejsknap i spor 1. Togvejen kommer nu til udførsel forudsat at alle de til togvejen hørende betingelser er opfyldte som beskrevet i togvejsskemaet.

Bemærk at eksemplet kun viser den togvej som toget befare, og ikke togvejen i sikkerhedsafstanden (togvejens forløb) ej heller vises signal for togvejens endepunkt.

Strømløbet for togvejen kan ses her: Strømløb f. indkørselstogvej

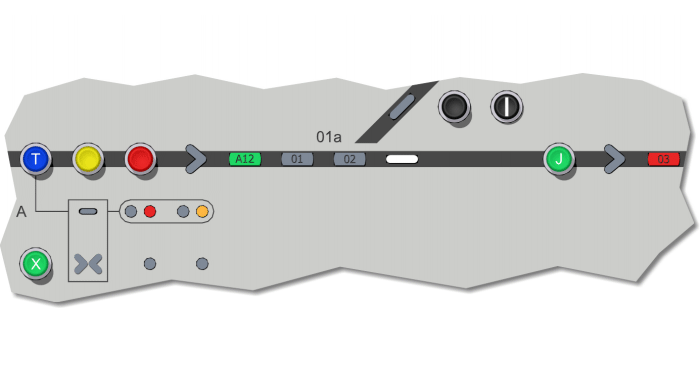

Opløsning af togvejen fra indkørselssignalet sker automatisk ved togets passage af de af togvejen fastlagte isolationer.

Bemærk at eksemplet kun viser opløsning af togvejen fra indkørselssignal og til togvejens endepunkt. Den resterende togvej i sikkerhedsafstand opløses på tid efter togets besættelse af en isolation, denne opløsning vises ikke.

Strømløb for opløsning af togvejen kan ses her: Togvejsopløsning
