Togvejsopløsning - type DSB 1953

En fastlagt togvej vil automatisk blive opløst når toget passerer to sporisolation i en bestemt rækkefølge (passagekontrol). Opløsningsstrømløbet bliver aktiveret så snart en togvej fastlægges forudsat at indledningsisolation er ubesat og netspændingskontrolrelæet er trukket.

Efter opløsning af togvejen går opløsningsstrømløbet tilbage til sin normalstilling.

Strømløb f. automatisk togvejsopløsning

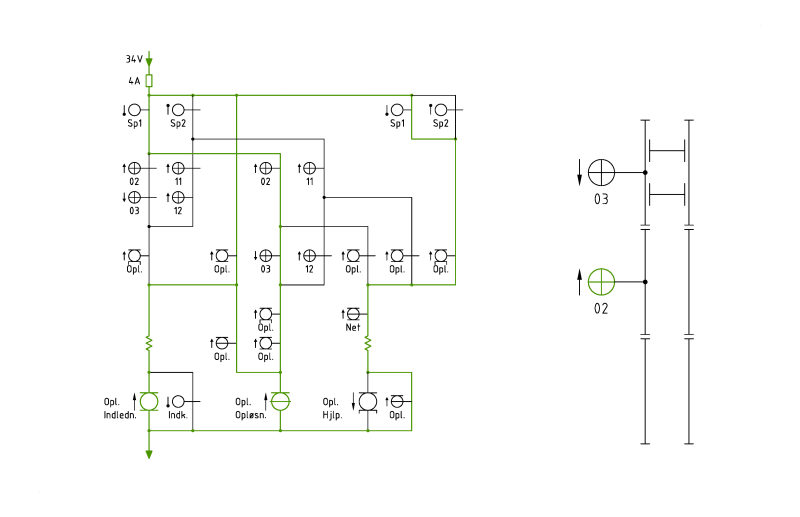

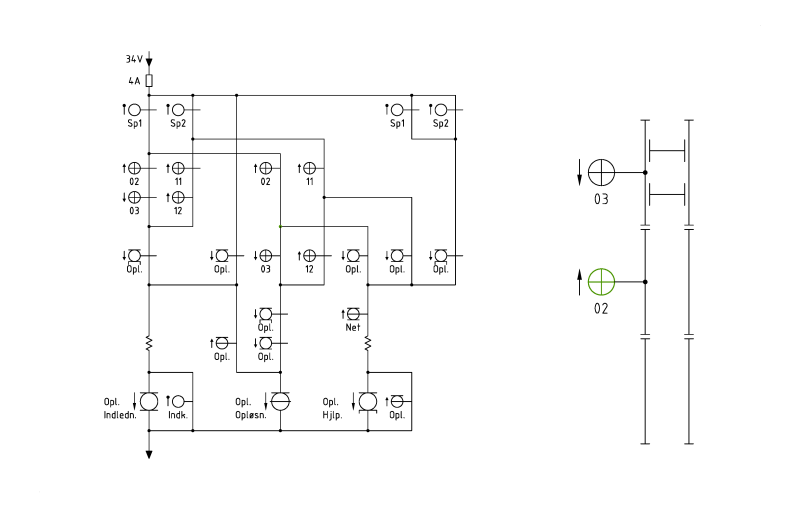

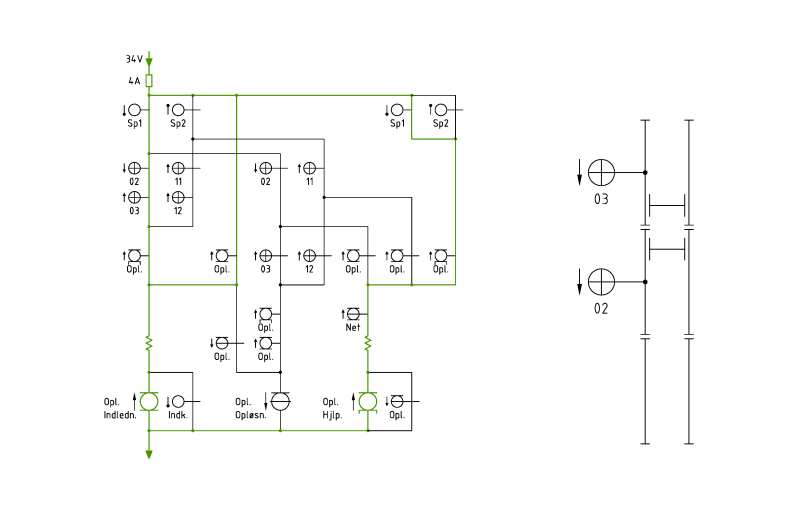

Fig. 1: Strømløb f. automatisk opløsning af indkørselstogvej (Hent som PDF-fil)

Ingen togvejs fastlagt Opløsningsstrømløb for opløsning af indkørselstogvej Slide Togvejsspærrerelæet "Sp1" falder hvorved hjælperelæet "Opl.Hjlp" trækker Slide Hjælperelæet "Opl.Hjlp" tager selvhold "gennem" spærrerelæet "Sp1" Slide Isolation "02" besættes og indledningsrelæet "Opl.Indledn" trækker Slide Indledningsrelæet rager selvhold. Isolation "03" besættes Slide Isolation "02" forlades Slide Opløsningsrelæet "Opl.Oploes" trækker Slide Hjælperelæet "Opl.Hjlp" frafalder Slide Togvejen opløses, togvejsspærrerelæet "Sp1" trækker. Indledningsrelæet "Opl.Indledn" frafalder Slide Opløsningsrelæer "Opl.Oploes" frafalder Slide Opløsningsstrømløbet tilbage til udgangspunktet - ingen togvej fastlagt

Relaterede strømløb Fastlægning af indkørselstogvej Nødopløsning

På fig. 1 ses strømløbet for automatisk opløsning af indkørselstogvejen vist i dette eksempel. Togvejen kan findes i togvejsskemaet, hvor den er benævnt 'togvej 1'.

Når en togvej fastlægges ved at togvejsspærrerelæet bliver afmagnetiseret, vil en kontakt på dette relæ få hjælperelæet 'Opl.Hjlp' til at trække, forudsat at indledningsisolation er ubesat samt at indledningsrelæet er frafaldet. Derudover skal netspændingskontrolrelæet være trukket.

Så snart toget besætter indledningsisolation vil indledningsrelæet 'Opl.Indledn.' trækket, dog forudsat at opløsningsisolation er ubesat samt at hjælperelæet 'Opl.Hjlp' er trukket.

Ved togets besættelse af opløsningsisolation trækker opløsningsrelæet 'Opl.Opløsn', dog først når indledningsisolation atter er ubesat. Opløsningsrelæet indgår i strømløbet for signalgivning, hvor dets funktion er at magnetiserer togvejsspærrerelæerne, således at den fastlagte togvej opløses. Når togvejsspærrerelæet atter magnetiseres vil indlednings- og opløsningsrelæet frafalde.

Oversigt over relæer og kontakter

Relæer

Symbol	Betegnelse	Funktionsbeskrivelse	Bemærkning
	Indledningsrelæ	Relæet trækker, når sporisolationen '02'/'11' besættes og sporisolationen '03'/'12' samtidig er ubesat, samt at hjælperelæet er trukket.
	Opløsningsrelæ	Relæet trækker, når sporisolationen '03'/'12' besættes og sporisolationen '02'/'11' samtidig er ubesat, samt at hjælperelæet er trukket.
	Hjælperelæ	Relæet trækker, når togvejsspærrerelæet 'Sp1' eller 'Sp2' falder, og isolationen '02'/'11' er ubesat. Derudover skal relæet 'Net' være trukket og indledningsrelæet være frafaldet.

Relækontakter

Symbol	Betegnelse	Funktionsbeskrivelse	Bemærkning
	Sporrelæ	Falder når pågældende sporisolation bliver besat.
	Netkontrolrelæ	Relæet falder, hvis netspændingen til sikringsanlægget forsvinder.
	Togvejspærrerelæ	Relæet falder når en togvej fastlægges, derved bestemmes hvilke isolationer der indgår i togvejsopløsningen.
