Hagelås (Betjeningslås)

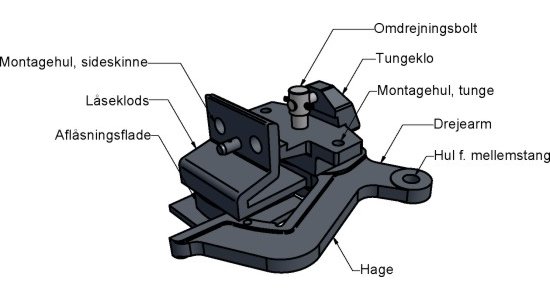

Fig.2 viser hagelåsen hvor denne ikke er monteret på et sporskifte. Der er kun vist låsen tilhørende den venstre tunge.

Til venstre ses låseklodsen som fastgøres til sideskinnen med de 2 montagehuller. Til højre ses tungekloen med hagen. Tungekloen fastgøres til tungen med nitter igennem de 2 montagehuller. Til tungekloen er hagen fastholdt med en omdrejningsbolt. Omdrejningsbolten er sikret ved hjælp af en kort nagle og split.

Hagen kan dreje omkring bolten, men er begrænset af 2 fremspring på hagen, som vil lægge an mod flader på tungekloen for at begrænse hagens vandring.

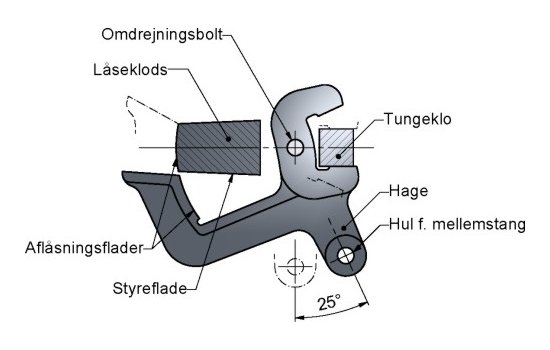

Fig. 3 viser hvordan hagen virke med låseklods og tungeklo. På tegningen er låsen vist oplåst, idet hagens aflåsningsflade ikke griber omkring låseklodsen. Der er i denne stilling muligt at bevæger den til låsen fastholdte tunge. For at aflåse tungen skal hagen drejes 25° med uret herved vil hagens låseflade gribe omkring låseklodsens anlægsflade

Under omstilling hvor tungen bevæges væk fra sideskinnen, vil hagen efter oplåsning ligge an mod tungekloen og mellemstanges videre forskydning til dreje tungen væk fra sideskinnen.

Bevæges tungen mod sideskinnen vil den yderste aflåsningsflade på hagen glide mod en styreflade på låseklodsen. Når tungen når sideskinnen vil en yderligere forskydning af mellemstangen få hagen til at dreje omkring omdrejningsbolten og hagen vil aflåse tungen med sideskinnen.

En fuldstændig omstilling af et sporskifte med hagelås kræver et mellemstangen forskydes ca. 220 mm, hvor forskydelsens første eller sidste 70 mm vil enten aflåse eller oplåse tungen.



Som beskrevet under betjeningslåsens opbygning skal låsens mellemstang forskydes ca. 220 mm for at omstille sporskiftet, denne bevægelse sker ved et til låsen tilkoblet sporskiftedrev.

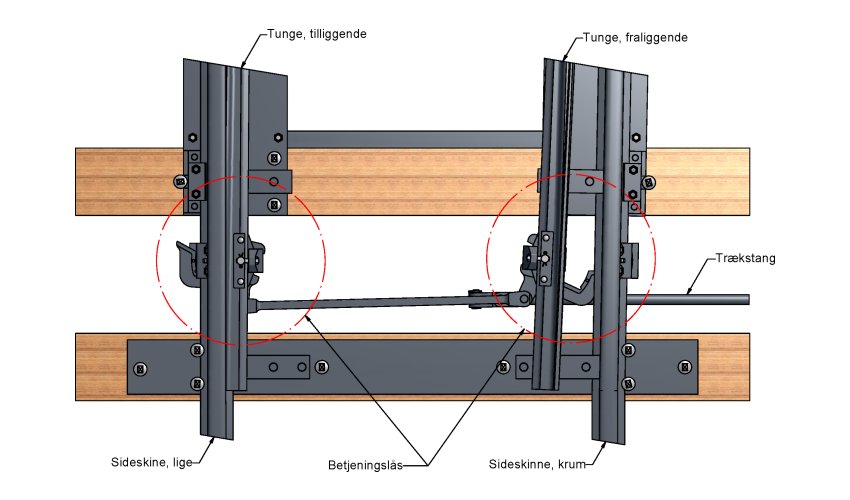

På fig.4 ses en skematisk optegning af hagelåsen, hvor de blå streger angiver låsen. Låsen er vist hvor venstre tunge i sporskiftet er låst (TV). Den højre tunge (TH) er ulåst. Trækstangen (D) har forbindelse til det tilkoblede sporskiftedrev.

Omstillingen kan opdeles i 5 tempi:

1. Tungen TV er aflåst. Tungen TH er oplåst.
2. Tungen TV oplåses ved at hagen drejes fri af låseklodsen. Tungen TV vil stadig ligge an mod sideskinnen indtil tungen er oplåst.
3. Tungen TV er oplåst og den kan nu bevæges væk fra sideskinnen. Tungen TH føres over mod sideskinnen.
4. Tungen TH ligger nu an mod sideskinnen, men er endnu ikke aflåst.
5. Tungen TH aflåses ved at hagen grundet mellemstangens forsatte forskydning, drejes omkring sin omdrejningsakse og hagens krumme aflåsningsflade vil gribbe omkring låseklodsen.

Animation af omstilling

Fig. 5 viser en animation af omstilling af sporskifte med hagelås. Læg specielt mærke til hvordan de 2 tunger arbejder uafhængigt af hinanden og hvordan den aflåste tunge først oplåses ved at den til tungen fastgjort hage drejes fri af låseklodsen.
