Stjernetableau

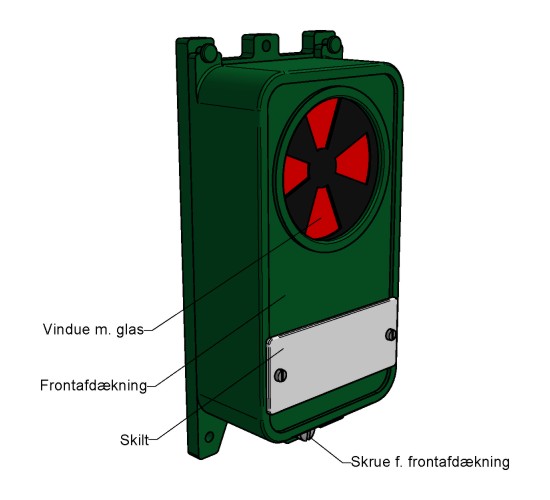

Fig. 1 viser stjernetableauet med monteret afdækningskasse. Foran den drejelige skive er der i kassen monteret et stykke klart glas hvor igennem tableauets stilling kan betragtes.

På kassens nederste kant findes en skrue med mulighed for plombering. Denne skrue fastholder kassen med tableauets ramme.

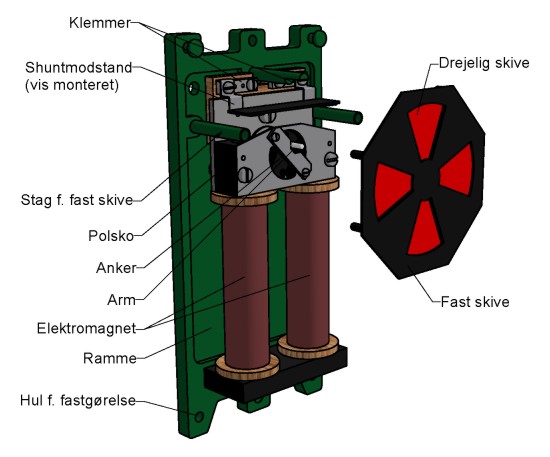

Fig. 2 viser et stjernetableu fra Siemens og Halske hvor afdækningskassen er afmonteret. De 2 skiver er trukket ud fra tableauet for at forbedre synligheden.

Øverste ses de 2 klemmer fra hvilke tableauet spændingsforsynet. Det viste tableau er udstyret med en shuntmodstand for at begrænse strømmen igennem spolerne. Shuntmodstanden kan udelukkes hvis behovet ikke er tilstede.

Fra klemmerne er der forbindelse til de 2 spoler (forbindelsen ikke vist). Spolerne er således viklet at der imellem de 2 polsko i toppen vil danne sig en magnetfelt der vil få ankeret til at dreje sig.

På ankeret, der er udført letløbende, er den drejelige skive fastgjort. Bagerste på skiven er der en vægtstand, således tyngdekraften vil dreje skiven tilbage når strømmen afbrydes.

Foran den drejelige skive er den fast skive placeret. Skiven har 4 udsnit der er placeret 90° i forhold til hinanden.

Den faste skive har 4 stifter, der gør den kan monteres enten som vist eller drejet 45°. Monteres skiven som vist vil tableauet være rødt og skifte til hvidt når ankeret drejes. Ved den anden montage af skiven vil tableauet vise hvidt og skifte til rødt.

Ankeret og dermed skiven kan dreje 45° med uret.
