Siemens & Halske fodpedal

Fodpedalen som den viste blev primært anvendt til indkobling af det elektriske kredsløb for sikring mod utidig omstilling af sporskifter.



Siemens & Halske fodkontakt

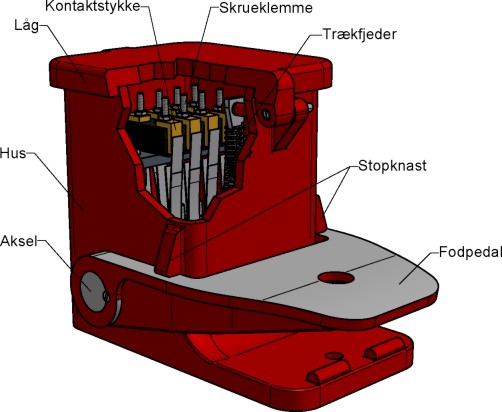

Fig. 1: Fodpedal fra Siemens & Halske

Fig. 1 viser en delvist gennemskåret fodpedal fra Siemens & Halske. Den er opbygget omkring et hus af støbejern med et aftageligt låg. På pedalen nederste del findes pedalen som med foden kan nedtrykkes. Pedalen er via en aksel i forbindelsen med en kontaktbro i huset der ved sin bevægelse hhv. bryder og slutter en række kontakter placeret øverst i huset. På kontakterne findes skrueklemmer til hvilken ledninger fastgøres med møtrikker.

I fodpedalen findes 2 slutte og 2 bryde kontakter, der alle er ført over 2 seriekoblede kontakter.

Beskrivelse af fodpedalens funktion

Snit igennem fodkontakt

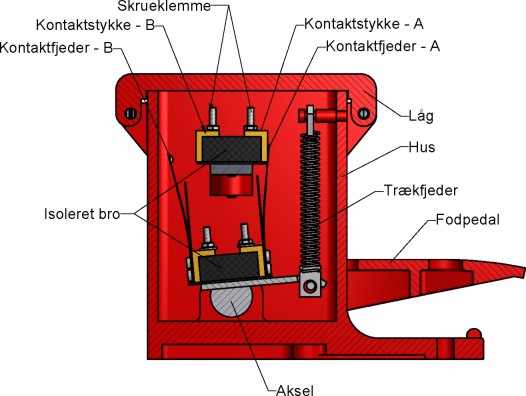

Fig. 2: Lodret snit igennem fodpedalen

På fig. 2 ses et lodret snit igennem sammen fodpedal. Nederst i huset genfindes kontaktbroen der med sine kontaktfjedre skaber forbindelse mellem kontaktstykkerne.

Kontaktstykker og kontaktfjedre mærket 'A' står i forbindelse med hinanden når fodpedalen er i normalstilling. Med nedtrykket pedal afbrydes forbindelsen ved 'A' og kontaktstykker og fjedre mærker 'B' får nu forbindelse med hinanden.

En trækfjeder i huset sørger for at fodpedalen tilbagestilles når pedalen slippes.

Kontaktbro

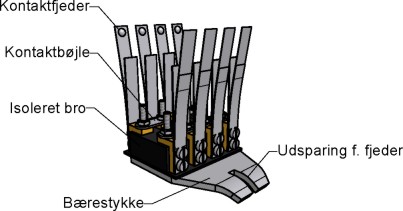

Fig. 3: Kontaktbro med bærestykke

Fig. 3 viser kontaktbroen med sine 8 kontaktfjedre. Mellem kontaktfjedrene er der monteret kontaktbøjler for at skabe forbindelse mellem 2 kontaktfjedrene og derved skabe 2 seriekoblede kontakter for hvert kontaktsæt.

Nederst ses bærestykke med udsparing for trækfjederen. Bærestykket er fastskruet til akslen.

Tilslutning af fodkontakt
Fig. 4: Klemme tilslutning

Disponeringen af kontakterne findes på fig. 4.

Klemmerne mærker 15-16 og 17-18 er ført over brydekontakter (Benævnt A på fig. 1.2).

Klemmerne mærket 11-12 og 13-14 er ført over sluttekontakter (Benævnt B på fig. 1.2).
