Mekanisk opbygning - type DSB 1964
Opbygningen af anlæg af typen DSB 1964 adskiller sig fra de tidligere sikringsanlæg ved at være opbygget at standard relægrupper, disse relægrupper opsættes i relæstativer med sikringer øverst og forbindelsesmuffer eller ledningsfordeler nederst.
Relægruppe
Relægruppen leveres som en færdig enhed fra leverandøren, som efter test af gruppen foretager en plombering.
Der findes 2 størrelser af relægrupper, en stor med plads til 24 sikringsrelæer og en lille med plads til 12 relæer, de 2 grupper har udover antallet af relæer kun bredden til forskel, hvor den lille kun er halv så bred som den store.

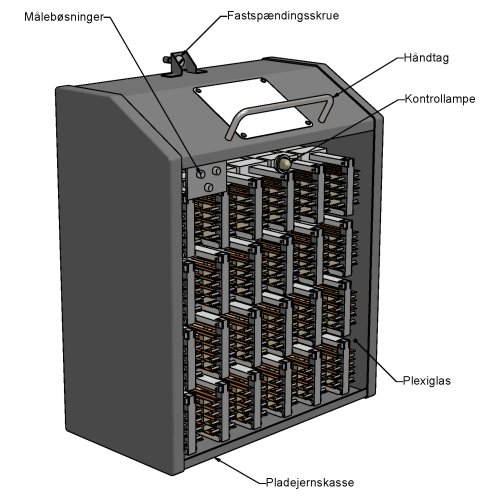

Relægruppen består af en pladejernskasse, hvori de 12 eller 24 relæer af type RJ, PJ eller SJ er placeret på et relæstativ. Hvert relæ har 10 kontakt sæt.
Fortil er relægruppen afdækket af en aftagelig gennemsigtig plexiglasplade hvorigennem det er muligt at betragte relæerne. Ved at fjerne plexiglaspladen, er det muligt at foretage målinger direkte på relæerne. I øverste venstre hjørne er der mulighed for maksimalt 3 målebøsninger til brug for fejlsøgning i relægruppen. I midten over sikringsrelæerne er placeret en kontrollampe, som lyser når relægruppen er i brug.
Over sikringsrelæerne er der mulighed for at indbygge forskellige komponenter, så som kondensatorer, modstande og telefonrelæer.
På bagsiden af pladejernskasse er der plads til enten 4 eller 8 multistik, via disse stik etableres forbindelse til anlæggets øvrige dele.
Øverst sidder en skrue der bruges for at fastspænde relægruppe til montagepladen - se denne.
Montageplade og multistik
Montagepladen hvorpå relægruppen fastgøres, fungerer samtidig som fastgørelse af de multistik som skaber forbindelse til relægruppen.
På montagepladen kan der enten fastgøres 1 stor relægrupper eller 2 lille relægrupper.

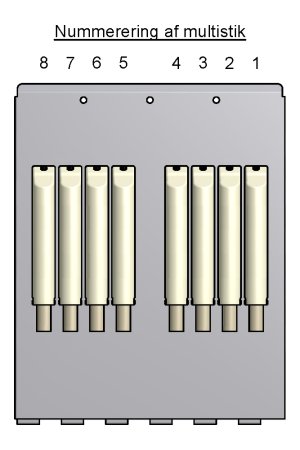

Multistikken nummereres fra højre mod venstre set fra montagepladens bagsiden.
Multistikkende skaber bl.a. forbindelse til sikringsgruppe og ledningsfordeler. Afhængig af relægruppens spormæssige forhold, kan op til 4 sporkabler tilsluttes.
Et multistik benyttes til et specielt koblingsstik, som bruges til at kode relægruppen individuelt. Koblingsstikket leveres færdigt med indloddede forbindelse iht. anlægsforskrifterne og plomberes efter montage.
Relæstativ
Relægrupperne placeres i et relæstativ, hvor der på begge sider kan sidde 4 relæer i højden (etage 1 til 4) og maksimalt 10 store eller 20 små relægrupper i bredden (felter).
Lodret over relægrupperne i etage 0 findes sikringsgruppen, der varetager strømforsyningen af relægrupperne. I sikringsgruppen sidder de nødvendige sikringer og indreguleringsmodstande. Nederste (etage 5) er der plads til ledningsfordeleren for forbindelse til anlæggets udvendige dele (signaler og sporskifter).
Relægruppen er ikke placeret direkte i relæstativet, men på en monteringsplade hvor modparten til de forskellige multistik er fastgjort. Monteringspladen er forneden monteret i et hængsel, der gør det muligt at vippe relægruppen forover. Der er mulig at vippe relægruppe og monteringsplade 30° forover hvis der underneden er en relægruppe i lodret position, hvis denne relægruppe vippes ud til 30° kan relægruppen over vippes yderlige frem så det er muligt at foretage fejlfinding på stikkene.
De enkelte typer af relægrupper er kodet på en sådan måde, at man ikke kan monterer en forkert relægruppen på en monteringsplade, der ikke er beregnet for pågældende type af relægruppe.
